Les contraintes immobilières urbaines obligent les promoteurs à maximiser chaque pied carré de terrain disponible. Les infrastructures de stationnement conventionnelles nécessitent des empreintes spatiales massives pour les allées de circulation, les rampes et les dégagements pour piétons. Les solutions de stationnement à haute densité répondent à cette inefficacité spatiale, mais elles introduisent des risques opérationnels importants. Le déplacement de véhicules de plusieurs tonnes dans des espaces verticaux et horizontaux restreints nécessite un fonctionnement continu et tolérant aux pannes. Une panne mécanique ou un crash logiciel dans ces environnements entraîne le blocage des véhicules, de graves responsabilités et des goulots d"étranglement opérationnels immédiats.
Pour atténuer ces risques, les développeurs s'appuient sur le contrôleur logique programmable (PLC) comme norme de qualité industrielle pour gérer un système de stationnement automatisé . Contrairement à l'électronique grand public standard, les automates offrent un traitement logique déterministe conçu spécifiquement pour les environnements difficiles. Cette évaluation technique explore la manière dont les automates gèrent les tâches d'entrée/sortie (E/S) complexes, garantissent une conformité stricte en matière de sécurité et déterminent la viabilité à long terme des infrastructures de stationnement à haute densité.
Fiabilité industrielle : les automates remplacent les commandes fragiles basées sur PC par un traitement logique robuste et déterministe, garantissant une disponibilité élevée dans les environnements de garage difficiles.
Contrôle de précision : un système de stationnement automatisé s'appuie sur des automates pour traiter des milliers d'entrées par seconde provenant de capteurs, de lecteurs RFID et de relais de sécurité afin d'exécuter un itinéraire et une récupération sans faille des véhicules.
Validation avant la mise en service : l'utilisation d'un logiciel de simulation 3D et de suites de programmation d'API dédiées avant le déploiement physique minimise les risques de collision réels et les temps d'arrêt de débogage.
Évolutivité et intégration : les architectures API modernes permettent aux gestionnaires d'installations de faire évoluer les modules d'E/S à mesure que la capacité de stationnement augmente, en s'intégrant directement aux systèmes de gestion de bâtiment (BMS) via des protocoles industriels standard.
Atténuation des risques : l'évaluation d'un système piloté par API nécessite de donner la priorité à la redondance matérielle, à la programmation de sécurité et aux capacités de remplacement manuel pour atténuer les blocages mécaniques.
Table des matières
L’exploitation d’infrastructures de stationnement à haute densité nécessite le strict respect de critères de réussite spécifiques. Les gestionnaires d"installations s"attendent à aucun dommage au véhicule, à des temps de récupération inférieurs à trois minutes et à une disponibilité du système de 99,9 %. Atteindre ces métriques nécessite un système de contrôle capable d’exécuter des séquences mécaniques complexes sans hésitation ni erreur. Les microcontrôleurs grand public et les systèmes PC standard ne disposent pas de la robustesse et du traitement déterministe requis pour ce niveau de fiabilité. Lorsque vous avez un SUV de 6 000 livres posé sur une palette en acier suspendu à cinquante pieds dans les airs, vous ne pouvez pas compter sur un système d"exploitation qui pourrait décider d"exécuter une mise à jour en arrière-plan.
Dans ce contexte, un automate sert d"ordinateur industriel spécialement conçu pour contrôler les processus de fabrication et les machines lourdes. Le fonctionnement déterministe est la caractéristique déterminante d’un automate. Il garantit des temps de réponse en millisecondes. Lors du déplacement de véhicules de plusieurs tonnes sur des ascenseurs et des navettes automatisés, le traitement déterministe n"est pas négociable. Un signal retardé vers un contacteur de moteur ou une entrée de capteur manquée peut provoquer des collisions mécaniques catastrophiques. L"automate exécute son cycle logique dans un laps de temps hautement prévisible, garantissant que lorsqu"un interrupteur de fin de course se déclenche, le moteur correspondant s"arrête instantanément.
Le PLC fonctionne comme le système nerveux central de l’infrastructure de stationnement. Il analyse en permanence les entrées sur le terrain, exécute le programme défini par l"utilisateur et met à jour les sorties vers les actionneurs mécaniques. Ce cycle d"analyse se répète des milliers de fois par seconde. En utilisant des langages de programmation standardisés comme la logique à relais ou le texte structuré, l"API traduit les données physiques des capteurs en mouvements mécaniques précis. Nous câblons ces systèmes pour garantir que chaque véhicule atteint sa baie de stockage désignée en toute sécurité, sans recourir à une intervention humaine.
Comprendre l"architecture d"un parking piloté par PLC nécessite d"analyser la façon dont les données circulent à travers le système. Le processus repose sur une boucle continue de détection, de traitement et d’actionnement. Les techniciens de terrain passent des semaines à cartographier ces points d"E/S avant qu"un seul véhicule n"entre dans l"installation.
Avant le lancement de toute séquence mécanique, le système doit cartographier avec précision l’environnement physique. Les automates collectent des données via un vaste réseau de périphériques d"entrée. Des détecteurs à boucle inductive vérifient la présence du véhicule à la porte d’entrée. Des capteurs photoélectriques et des scanners laser mesurent les dimensions exactes du véhicule, garantissant qu"il ne dépasse pas les contraintes de hauteur, de largeur ou de longueur de la baie de stockage. Des balances intégrées dans la cabine de transfert empêchent les véhicules surchargés d"endommager les mécanismes de levage.
L"API convertit ces signaux de capteur analogiques en indicateurs d"état numériques. Si un véhicule dépasse la limite de poids ou n"est pas aligné, le PLC arrête immédiatement le processus d"admission. Il déclenche une alarme destinée à l"utilisateur, obligeant le conducteur à repositionner le véhicule. Cette validation stricte des entrées évite les blocages mécaniques et protège l’infrastructure des erreurs des utilisateurs. Sur le terrain, nous installons souvent des capteurs redondants dans la cabine de transfert simplement pour garantir qu"une lentille sale ne provoque pas de faux positifs.
Une fois les entrées validées, l"unité centrale de traitement (CPU) de l"automate prend le relais. Le temps de cycle d"analyse du processeur détermine la rapidité avec laquelle le système réagit aux conditions changeantes. Les parkings de grande capacité nécessitent des automates dotés d"une mémoire et d"une puissance de traitement importantes pour suivre plusieurs véhicules simultanément sur différents niveaux d"ascenseurs et de navettes. Vous utilisez essentiellement une vaste gamme de blocs de données, chaque bloc représentant une aire de stationnement physique et son état d"occupation actuel.
Les ingénieurs programment ces contrôleurs à l"aide des langages standard CEI 61131-3. Le schéma à contacts (LD) fournit une structure logique visuelle basée sur des relais que les techniciens de maintenance peuvent facilement dépanner sur le terrain. Le texte structuré (ST) gère des algorithmes complexes, tels que l"allocation dynamique d"espace. L"allocation dynamique permet au système de stocker les véhicules fréquemment utilisés plus près de la sortie, optimisant ainsi les temps de récupération pendant les heures de pointe. La nature modulaire de ces langages de programmation garantit que le code reste lisible et hautement maintenable pendant toute la durée de vie du bâtiment.
Après avoir traité la logique, l"automate envoie des commandes aux périphériques de sortie. La sécurité est primordiale lors de l"actionnement. L"API utilise des relais électromagnétiques de qualité industrielle pour isoler les chemins d"alimentation haute tension des circuits de commande basse tension. Cette isolation protège le contrôleur des surtensions électriques provoquées par le démarrage et l"arrêt des gros moteurs.
L"automate déclenche les contacteurs du moteur pour déplacer les navettes horizontalement. Il communique avec les entraînements à fréquence variable (VFD) pour contrôler les ascenseurs verticaux. L"intégration VFD permet une accélération et une décélération en douceur, empêchant les véhicules de se déplacer sur les palettes pendant le transport. Nous paramétrons les VFD directement via le réseau PLC, ce qui nous permet d"ajuster les temps de montée en puissance en fonction du poids du véhicule spécifique à soulever. De plus, le PLC contrôle les relais pneumatiques et hydrauliques pour actionner les portes d"entrée et les barrières de sécurité.
Composant système | Exemples de matériel | Fonction principale dans l"automatisation du stationnement |
|---|---|---|
Entrées | Capteurs photoélectriques, scanners laser, balances, lecteurs RFID | Validez la présence, les dimensions, le poids et l’autorisation de l’utilisateur du véhicule. |
Traitement logique | CPU PLC, modules de mémoire, contrôleurs de sécurité | Exécutez une logique à relais, gérez l’allocation dynamique de l’espace et appliquez des verrouillages de sécurité. |
Sorties | VFD, contacteurs de moteur, vannes hydrauliques, voyants lumineux | Entraînez les moteurs d’ascenseur, actionnez les portails, contrôlez la vitesse des navettes et signalez aux utilisateurs. |
Réseau | Switches Ethernet industriels, câbles PROFINET | Facilitez la communication à haut débit entre les racks d’E/S distantes et le processeur principal. |
La sélection du matériel API approprié détermine l’évolutivité et la résilience de l’ensemble de l’installation. Les gestionnaires d"installations doivent évaluer les configurations en fonction de la puissance de traitement, de la capacité d"E/S et des capacités du réseau. Vous ne pouvez pas simplement acheter un contrôleur standard et vous attendre à ce qu"il gère une installation de 500 baies.
L'échelle du parking détermine les exigences en matière de nombre d'E/S. Un petit garage résidentiel boutique peut nécessiter quelques centaines de points d’E/S. Une installation automatisée massive avec plusieurs ascenseurs, des dizaines de cabines de transfert et des centaines de places de stationnement nécessite des milliers de points d'E/S. Les ingénieurs doivent évaluer s'il convient de déployer des automates compacts pour les petites configurations ou des automates modulaires pour les opérations à grande échelle.
Les automates modulaires utilisent des racks d"extension, permettant aux gestionnaires d"installations d"ajouter des cartes d"entrée et de sortie à mesure que le système se développe. Cette évolutivité garantit que l"architecture de contrôle peut s"adapter si le bâtiment subit de futures extensions ou mises à niveau mécaniques. Nous concevons généralement le panneau de commande principal avec au moins 20 % de capacité d"E/S disponible pour s"adapter aux futurs ajouts de capteurs ou aux modifications de configuration.
Les verrouillages mécaniques dans les parkings à forte densité sont inacceptables. Pour éviter les points de défaillance uniques, les systèmes haut de gamme utilisent des configurations d"automate de secours automatique. Cette configuration implique des processeurs redondants fonctionnant en parallèle. Le contrôleur principal gère tous les traitements logiques actifs. Le contrôleur secondaire reflète en permanence l"état du contrôleur principal via une liaison à fibre optique dédiée.
Si le contrôleur principal subit une panne matérielle, le processeur secondaire prend le relais de manière transparente en quelques millisecondes. Ce protocole de basculement garantit un fonctionnement continu, permettant aux ascenseurs et aux navettes de terminer leurs cycles de récupération en cours sans piéger les véhicules en cours de transit. Nous testons cela de manière approfondie lors de la mise en service en retirant physiquement l"alimentation du processeur principal pendant qu"un ascenseur est en mouvement.
Les parkings modernes ne fonctionnent pas de manière isolée. L"automate doit communiquer avec les systèmes de contrôle de supervision et d"acquisition de données (SCADA), les kiosques de paiement et le système de gestion du bâtiment (BMS) global. Cela nécessite des protocoles de communication industriels robustes.
Des protocoles tels que PROFINET, EtherNet/IP et Modbus TCP assurent un transfert de données fiable et rapide sur le réseau de l"installation. L"intégration de l"automate au BMS permet aux gestionnaires d"installations de surveiller la consommation d"énergie, de suivre les heures de pointe d"utilisation et de recevoir des alertes de maintenance automatisées directement via leur tableau de bord central. Le passage de câbles Ethernet blindés à travers des cages d"ascenseur en béton nécessite une planification minutieuse pour éviter les interférences électromagnétiques provenant des lignes de moteur haute tension.
Le PLC orchestre chaque mouvement mécanique depuis l’arrivée d’un conducteur jusqu’à la restitution du véhicule en toute sécurité. Ces flux de travail nécessitent un séquençage précis et une surveillance continue de la sécurité. Nous les décomposons en machines à états distinctes dans le code PLC.
Le processus d"admission suit une séquence stricte et incontournable pour garantir la sécurité humaine et l"alignement mécanique. L"automate exécute les étapes suivantes :
Le chauffeur scanne une carte RFID ou prend un ticket au kiosque d"entrée.
L"automate vérifie les informations d"identification par rapport à la base de données et ouvre la porte d"entrée externe.
Le conducteur tire le véhicule sur la palette de transfert et sort de la cabine.
L"automate lance une analyse de sécurité complète à l"aide de barrières immatérielles et de détecteurs de mouvement pour garantir qu"aucun humain ni animal ne reste à l"intérieur de la cabine.
Le PLC actionne la porte intérieure et signale aux machines de transfert de s"engager.
Ce n"est qu"après avoir confirmé que la zone est complètement dégagée que le PLC permet à l"ascenseur de prendre le contrôle de la palette du véhicule.

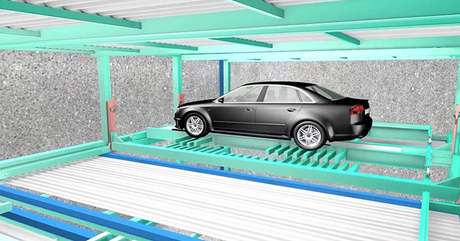

Le transport du véhicule vers son support désigné nécessite des calculs de trajet complexes. Le PLC détermine l"itinéraire mécanique le plus efficace pour les véhicules à guidage automatique (AGV) ou les systèmes de navette. Il évalue la position actuelle de tous les composants mobiles, vérifie les baies de stockage vides et envoie la navette.
Le PLC surveille en permanence la position de la navette via des systèmes de positionnement laser ou des codeurs absolus. Ce retour en boucle fermée garantit que la navette s"aligne parfaitement avec le support de stockage avant de transférer la palette du véhicule, empêchant ainsi tout grippage mécanique ou toute chute. Si un codeur signale un écart de position ne serait-ce que de quelques millimètres, l"automate arrête la navette et tente une séquence de réalignement automatique.
Lors des déplacements matinaux ou des départs d"événements, le système est confronté à des demandes de récupération massives. L"automate gère ces périodes de fort trafic grâce à une logique de file d"attente intelligente. Il donne la priorité aux mouvements pour éviter les goulots d"étranglement mécaniques, garantissant que les ascenseurs ne restent pas inactifs en attendant les navettes.
Si plusieurs utilisateurs demandent leurs véhicules simultanément, l"automate calcule la séquence de récupération optimale. Il peut commander à un ascenseur de déposer un véhicule entrant à un niveau inférieur et de récupérer immédiatement un véhicule sortant en redescendant. Cet équilibrage de charge maximise le débit mécanique et maintient les temps de récupération dans la fenêtre acceptable d"une à trois minutes. Nous passons des jours à peaufiner ces algorithmes lors de la phase finale de mise en service afin de gagner quelques secondes sur les temps de cycle.
Le déploiement d"un système de contrôle dans une structure de stationnement présente des défis environnementaux et techniques uniques. Une mise en œuvre réussie nécessite une validation logicielle rigoureuse et une protection matérielle robuste. Un parking couvert n’est pas une pièce propre ; c"est un environnement industriel difficile.
Contrairement aux salles de serveurs climatisées, les structures de stationnement exposent les appareils électroniques à de graves contraintes environnementales. Les fluctuations de température, l"humidité élevée et les particules d"échappement dégradent rapidement les circuits imprimés standard. Les automates conçus pour ces environnements sont dotés d"un revêtement conforme et fonctionnent dans de larges plages de températures.
De plus, tous les panneaux de commande et stations d"E/S distantes doivent utiliser des boîtiers classés IP. Les indices NEMA 4 ou IP65 protègent les composants électroniques sensibles de la pénétration de poussière et de l"humidité, garantissant un fonctionnement fiable quels que soient les changements climatiques saisonniers. Nous installons toujours des radiateurs anti-condensation à l’intérieur des armoires de commande principales pour éviter l’accumulation d’humidité lors des baisses de température.
Écrire la logique d’un parking à haute densité est une tâche d’ingénierie complexe. Les intégrateurs s"appuient sur des suites de programmation API avancées pour développer des structures de contrôle robustes. Ces suites permettent aux ingénieurs de modulariser le code, créant ainsi des blocs fonctionnels standardisés pour les ascenseurs, les navettes et les portails.
Avant qu"un acier physique ne soit érigé sur site, les ingénieurs utilisent des plates-formes de simulation de stationnement automatisées en 3D. La mise en service virtuelle permet aux programmeurs de connecter le code PLC réel à un jumeau numérique 3D du parking. Ils effectuent des mouvements à sec, vérifient les verrouillages de sécurité et testent des scénarios extrêmes. Ces tests virtuels évitent les collisions physiques coûteuses lors de la mise en service sur site et accélèrent considérablement le calendrier du projet. Trouver une erreur logique dans une simulation ne coûte rien ; le retrouver lorsqu’un ascenseur s’écrase contre un mur de béton est catastrophique.
Le déplacement de machines lourdes nécessite le strict respect des normes de sécurité fonctionnelle. L"architecture de contrôle doit inclure des automates de sécurité dédiés ou des relais de sécurité câblés portant les niveaux d"intégrité de sécurité (SIL) ou de niveau de performance (PL) appropriés.
Ces systèmes de sécurité gèrent les arrêts d"urgence (E-stop), les barrières immatérielles et les portes d"accès pour la maintenance. Si un technicien ouvre une porte de maintenance, l"automate de sécurité coupe immédiatement l"alimentation des contacteurs du moteur dans cette zone spécifique tout en permettant au reste de l"installation de fonctionner. De plus, le PLC s"intègre au système d"alarme incendie du bâtiment, arrêtant automatiquement les mouvements mécaniques et sécurisant les portes coupe-feu si de la fumée est détectée.
La fiabilité à long terme dépend d’outils de maintenance efficaces. L"automate se connecte aux interfaces homme-machine (IHM) situées au niveau des postes de contrôle. Ces écrans tactiles fournissent au personnel de maintenance des données de diagnostic en temps réel, l"état des capteurs et un enregistrement détaillé des alarmes.
Lorsqu"un défaut se produit, l"IHM affiche le capteur ou le moteur exact à l"origine du problème, éliminant ainsi les incertitudes. Les gestionnaires d"installations doivent s"assurer de collaborer avec des intégrateurs de systèmes locaux qui peuvent fournir une assistance continue, effectuer des mises à jour logiques et se procurer des pièces de rechange pour le matériel API existant. Nous programmons les IHM pour afficher une disposition visuelle du garage, en faisant passer une baie spécifique en rouge en cas de panne d"un capteur, afin que le technicien sache exactement où se déplacer.
Investir dans du matériel d’automatisation de qualité industrielle modifie fondamentalement la dynamique spatiale d’un développement immobilier. La précision du contrôle PLC permet aux développeurs de repenser la manière dont ils attribuent la superficie en pieds carrés.
L’utilisation de matériel API haut de gamme a un impact direct sur la continuité opérationnelle de l’installation. Bien que les microcontrôleurs grand public puissent sembler accessibles, ils n"ont pas la robustesse requise pour une utilisation industrielle continue. Les contrôleurs haut de gamme réduisent les temps d"arrêt imprévus, minimisent le besoin d"appels de maintenance d"urgence et prolongent la durée de vie des actionneurs mécaniques en garantissant des mouvements fluides et précis via l"intégration VFD. L"investissement initial pour un rack CPL haut de gamme est rentabilisé en évitant une seule panne de plusieurs heures qui piégerait cinquante véhicules.
La principale valeur d’une installation hautement automatisée pilotée par PLC réside dans l’optimisation de l’espace. Étant donné que l"automate manœuvre les véhicules avec une précision millimétrique, le système élimine le besoin d"allées de conduite à navigation humaine, de rampes en béton et de larges rayons de braquage. Les véhicules sont bien rangés dans des supports verticaux.
Cette précision permet aux promoteurs de réduire l"empreinte globale du stationnement jusqu"à 50 % par rapport aux garages conventionnels. La superficie récupérée peut ensuite être réutilisée pour des actifs générateurs de revenus, tels que des unités résidentielles supplémentaires, des espaces de vente au détail ou des halls commerciaux agrandis. La fiabilité du système de contrôle permet directement cette efficacité architecturale.
Un système de contrôle PLC robuste constitue la base d’un système de stationnement automatisé sûr, efficace et performant. En combinant un contrôle déterministe, un itinéraire intelligent des véhicules, une architecture matérielle redondante, une surveillance en temps réel et des verrouillages de sécurité complets, les développeurs peuvent maximiser la fiabilité du système, améliorer l"efficacité de la récupération et garantir un fonctionnement stable à long terme.
Travailler avec un fabricant de systèmes de stationnement expérimenté est tout aussi important pour la réussite des projets d’automatisation. Mutrade Industrial Corp. se spécialise dans les systèmes de stationnement automatisés avancés, les technologies de contrôle intelligent et les solutions d'ingénierie personnalisées. Grâce à une vaste expérience en matière de projets, des capacités d'intégration PLC innovantes et une gestion stricte de la qualité, nous aidons les développeurs, les architectes et les exploitants de parkings à mettre en œuvre des systèmes de stationnement fiables, évolutifs et à haute efficacité pour les développements commerciaux, résidentiels et à usage mixte.
Lancez un audit complet de la capacité du site pour définir vos exigences de débit de pointe et vos contraintes spatiales.
Demandez des diagrammes d’architecture d’E/S détaillés aux intégrateurs de systèmes potentiels pour vérifier leur approche en matière de redondance matérielle et de protocoles de basculement.
Exigez une mise en service virtuelle et des tests de simulation 3D avant l"installation physique pour valider tous les verrouillages logiques et de sécurité.
Assurez-vous que le matériel API sélectionné utilise des protocoles industriels à standard ouvert pour garantir une intégration transparente du BMS et une disponibilité des pièces à long terme.
R : Le système repose sur des alimentations sans interruption (UPS) et des générateurs de secours. L"onduleur maintient l"automate et les capteurs alimentés, évitant ainsi la perte de données. La mémoire non volatile de l"automate conserve l"emplacement exact de chaque véhicule. Une fois l’alimentation du générateur activée, l’automate reprend ses opérations sans avoir besoin de remapper l’installation.
R : Oui, mais cela nécessite des conditions structurelles spécifiques. L"installation doit avoir des hauteurs de plafond adéquates, une capacité portante suffisante pour les racks en acier et un agencement propice à l"installation d"infrastructures de navettes et d"ascenseurs. Une évaluation approfondie de l’ingénierie structurelle est obligatoire avant la rénovation.
R : Les systèmes utilisent des capteurs photoélectriques, des capteurs à ultrasons et des scanners laser pour vérifier les dimensions du véhicule et détecter sa présence. Les boucles inductives détectent les véhicules aux portes d"entrée, tandis que les encodeurs absolus suivent la position physique exacte des ascenseurs et des navettes.
R : L"automate applique des verrouillages logiques stricts. Il utilise des barrières immatérielles et des capteurs de sécurité redondants pour surveiller en permanence les zones de transfert. Si un capteur détecte une anomalie, comme un déplacement du véhicule ou un obstacle sur la trajectoire, l"automate arrête immédiatement tout mouvement mécanique.
R : La récupération prend généralement entre 1 et 3 minutes. Le délai exact dépend de la disposition architecturale du système, de la vitesse des ascenseurs contrôlés par le VFD et de la logique de file d"attente de l"automate pour gérer plusieurs demandes simultanées.
R : Non. Il est fortement recommandé d’utiliser des automates à standard ouvert disponibles dans le commerce et provenant de marques établies d’automatisation industrielle. Cela évite la dépendance vis-à-vis d"un fournisseur, garantit que vous pouvez trouver des programmeurs locaux pour la maintenance et garantit une disponibilité à long terme des pièces de rechange.
R : La simulation logicielle permet aux ingénieurs de connecter la logique de l"API à un jumeau numérique de l"installation. Cela valide la sécurité du code de contrôle, évite les collisions physiques coûteuses pendant les tests et accélère considérablement le calendrier de mise en service sur site.
