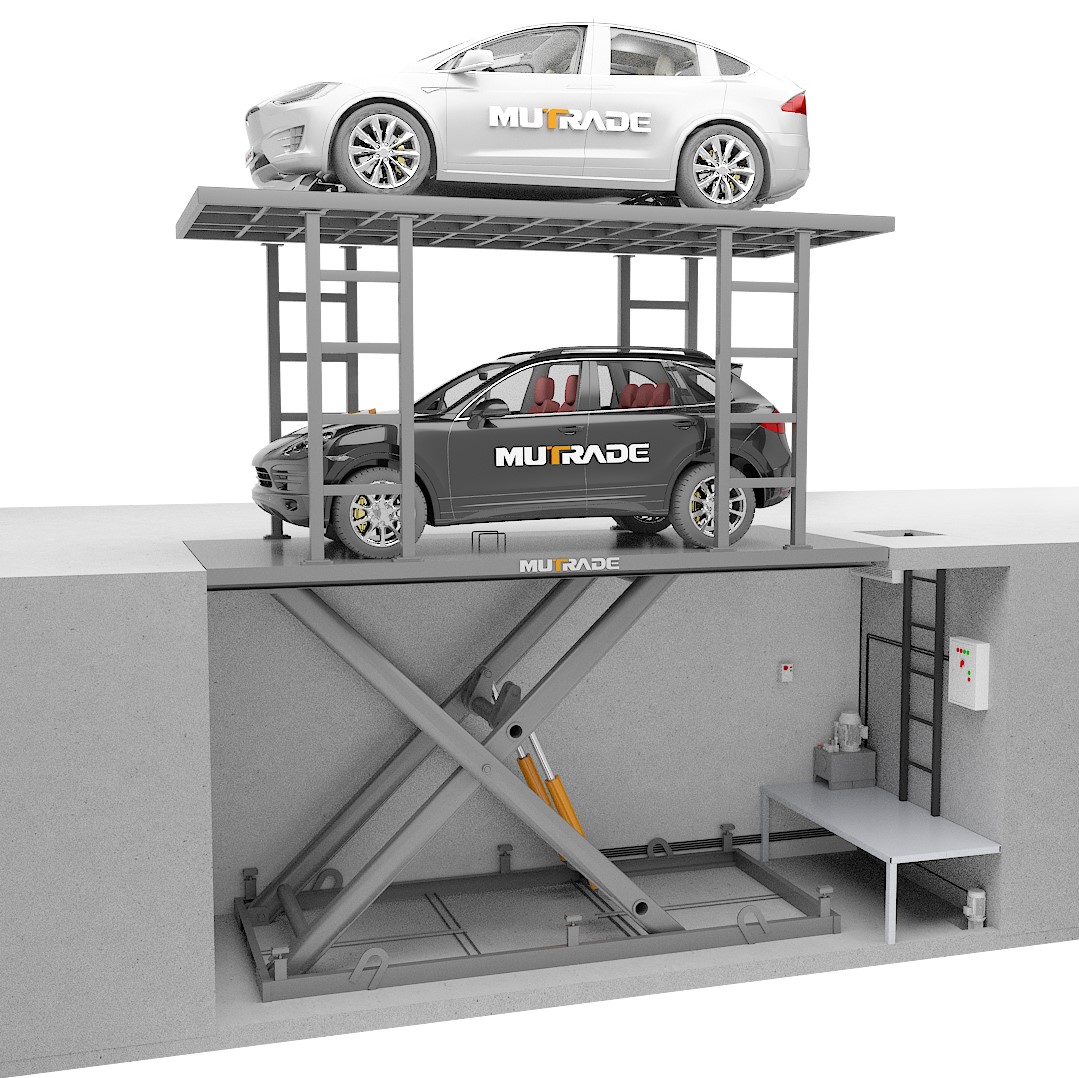

Alors que le développement urbain pousse la construction verticale, les systèmes de stationnement mécaniques automatisés sont devenus la norme. Le succès opérationnel de ces systèmes repose en grande partie sur l’ingénierie structurelle sous-jacente. L'intégration de machines lourdes et dynamiques dans des bâtiments commerciaux ou résidentiels présente des défis complexes en matière de portance. Un mauvais calcul des exigences structurelles pour un de grande capacité ascenseur de stationnement entraîne des contraintes excessives sur les fondations, une déflexion excessive, des violations du code et une sécurité compromise. L’évaluation de la bonne structure en acier de construction est une exigence obligatoire au stade de la décision. Ce guide explique comment la conception des structures en acier influence la capacité de charge, l'efficacité spatiale et la résilience sismique lors de la spécification des systèmes de stationnement mécaniques.
Gestion dynamique des charges : l"acier de construction fournit la résistance à la traction nécessaire pour absorber les charges dynamiques et vibratoires sévères générées par un ascenseur de voiture actif, empêchant ainsi la fatigue structurelle.
Réduction des charges mortes : les poutres et colonnes en acier à haute résistance réduisent considérablement les charges mortes sur les fondations par rapport au béton, permettant ainsi des ascenseurs de stationnement de plus grande capacité dans la même empreinte au sol.
Optimisation spatiale : les profils en acier minces maximisent la superficie utilisable, augmentant directement le nombre de places de stationnement viables et améliorant la circulation des véhicules.
Conformité sismique et réglementaire : des détails en acier appropriés, une conception de diaphragme et un contreventement latéral sont obligatoires pour respecter les codes de construction locaux (par exemple, IBC, ASCE 7) concernant le comportement sismique et les charges de vent dans les structures de stationnement automatisées.
Table des matières
Les charges statiques représentent les forces permanentes et immobiles agissant sur la charpente. Ceux-ci incluent le poids mort des colonnes en acier, des poutres, des plates-formes et des véhicules au repos eux-mêmes. Les ingénieurs calculent ces forces pour établir la capacité portante de base requise au niveau des fondations. La charge statique dicte la section transversale minimale nécessaire pour les supports verticaux afin d"éviter le flambage sous l"effet de la gravité.
Les charges dynamiques introduisent une complexité significative dans le modèle d'ingénierie. Ces forces se produisent pendant les phases d'accélération, de décélération et de freinage d'un ascenseur de voiture en mouvement . Lorsqu’une cabine entièrement chargée s’arrête brusquement, l’énergie cinétique est transférée directement dans la structure. Le mécanisme de levage, les rails de guidage et les supports subissent tous des pics de contrainte soudains.
Les ingénieurs en structure appliquent des multiplicateurs dynamiques pour tenir compte de ces forces d"impact. Un multiplicateur standard peut augmenter la valeur de la charge statique de 25 à 50 pour cent, en fonction de la vitesse du mécanisme de levage et de la technologie de freinage. Ne pas tenir compte de l’impact dynamique entraîne une fatigue structurelle. Au fil du temps, des cycles de contraintes répétés affaiblissent les connexions, provoquant un balancement excessif et une liaison mécanique.
Le béton armé est exceptionnellement lourd. L"acier de construction offre un rapport poids/résistance largement supérieur. En utilisant une charpente en acier, les ingénieurs réduisent considérablement le poids mort de la superstructure. Cette réduction réduit directement les exigences en matière de fondations. Des semelles plus petites et des excavations moins profondes permettent d"économiser beaucoup de temps et de ressources matérielles lors de la préparation du site.
Ces économies de poids peuvent être réaffectées pour prendre en charge des systèmes de stationnement à plusieurs niveaux de plus grande capacité. Lorsque la charpente du bâtiment pèse moins, les fondations peuvent supporter en toute sécurité davantage de véhicules empilés. Les développeurs peuvent maximiser l’espace vertical sans avoir recours à des fondations sur pieux profonds ou à des semelles massives.
Caractéristique matérielle | Acier de construction | Béton armé |
|---|---|---|
Rapport poids/résistance | Élevé (Structure plus légère, haute résistance à la traction) | Faible (structure lourde, résistance élevée à la compression) |
Impact de la Fondation | Réduit la charge morte, permettant des semelles plus petites | Augmente la charge morte, nécessitant des fondations massives |
Efficacité spatiale | Les profils minces maximisent la surface au sol utilisable | Les colonnes volumineuses consomment un espace de stationnement précieux |
Gestion de charge dynamique | Une excellente flexibilité de traction absorbe les vibrations | Sujet aux microfissures sous des vibrations répétées |
L"analyse de l"utilisation de poutres à larges ailes (en forme de W) et de sections structurelles creuses (HSS) est une pratique standard dans la conception de systèmes de stationnement. Les poutres en forme de W offrent une résistance à la flexion exceptionnelle pour les longues portées de plancher. Les colonnes HSS offrent une résistance à la torsion supérieure, ce qui les rend idéales pour les supports verticaux exposés aux charges excentriques des machines en mouvement.
La minimisation de l"empreinte des colonnes évite les interférences avec les rayons de braquage des véhicules et la circulation sur le quai de chargement. Des colonnes en béton volumineuses dictent souvent la disposition d’une terrasse de stationnement, obligeant à créer des allées de circulation inefficaces. De fines colonnes en acier permettent aux architectes de pousser les supports structurels jusqu"au périmètre. Cette stratégie maximise le volume interne disponible pour le stockage des véhicules.
Les conceptions à portée libre éliminent entièrement les colonnes intérieures. Cette approche maximise l’enveloppe opérationnelle des navettes et des ascenseurs automatisés. Sans obstructions intérieures, les systèmes de stationnement robotisés peuvent déplacer les véhicules latéralement et longitudinalement sans risque de collision. La charge structurelle est entièrement transférée à la charpente extérieure, nécessitant des poutres périmétriques profondes mais offrant une flexibilité spatiale inégalée.
L"intégration de structures de stationnement avec des espaces commerciaux au premier niveau présente des défis structurels distincts. Les zones commerciales, les allées piétonnes et les voies de transport en commun nécessitent un espace dégagé. La charpente en acier permet de larges portées libres pour accueillir les quais de chargement au niveau du sol, le dédouanement des camions à ordures et le zonage des commerces de détail.
Les poutres de transition structurelles acheminent les lourdes charges verticales des aires de stationnement aériennes vers les voies de transport en commun du premier niveau. Ces éléments horizontaux massifs interceptent les charges des colonnes provenant des étages supérieurs et les transfèrent vers des points de fondation décalés. Cette technique d"ingénierie préserve la capacité de charge des niveaux de stationnement supérieurs tout en maintenant un environnement ouvert et sans colonnes au niveau de la rue.
Les poutres de transition doivent être dimensionnées pour supporter d"immenses forces de cisaillement.
La déformation des éléments de transition doit être étroitement contrôlée pour empêcher le tassement à l’étage supérieur.
Les détails de connexion aux points de transition nécessitent une inspection rigoureuse.
Les exigences en matière de limite d"élasticité pour l"acier utilisé dans les cages d"ascenseur à cycle élevé sont strictes. L"acier au carbone standard peut ne pas suffire pour les structures soumises à un fonctionnement continu et intensif. L"acier à haute résistance, tel que l"ASTM A992, offre une limite d"élasticité de 50 ksi, offrant la durabilité nécessaire aux environnements de stationnement automatisés.
Les cadres de moment rigides et les cadres contreventés jouent un rôle essentiel dans le maintien de la verticalité de l'arbre. Un ascenseur de voiture nécessite une précision absolue. Si l’arbre structurel se tord ou s’incline, les rails de guidage seront mal alignés. Les cadres Moment utilisent des connexions poutre-colonne rigides pour résister aux forces latérales sans avoir besoin de contreventement diagonal. Les cadres contreventés utilisent des éléments diagonaux pour créer des chemins de charge triangulaires rigides, offrant une rigidité latérale supérieure au prix d'une certaine flexibilité architecturale.
Des tolérances de déflexion strictes sont requises pour les ascenseurs de stationnement mécaniques. Une déflexion excessive provoque un désalignement du rail et un grippage mécanique. Lorsqu’un véhicule lourd arrive sur une plate-forme, les poutres de support se plient naturellement. Si cette flexion dépasse les tolérances opérationnelles du mécanisme de levage, le système se bloquera, provoquant de graves dommages mécaniques.
Les ingénieurs en structure calculent et atténuent les vibrations du sol causées par le déplacement des charges des véhicules et des machines de levage des ascenseurs. Les vibrations ne sont pas seulement une nuisance acoustique ; il induit une fatigue dans les liaisons structurelles. Les ingénieurs augmentent la rigidité des poutres de plancher et utilisent des conceptions de dalles composites pour amortir l"énergie vibratoire. La masse et la rigidité doivent être équilibrées pour obtenir une fréquence naturelle acceptable pour le système de plancher.
Les événements sismiques ont de graves conséquences sur les structures les plus lourdes contenant des véhicules empilés. La masse des véhicules agit comme une force d’inertie massive lors d’un tremblement de terre. Cette force génère des charges latérales extrêmes qui tentent de faire tomber le bâtiment.
Les diaphragmes de sol jouent un rôle essentiel dans la répartition des forces sismiques latérales vers les systèmes de résistance aux forces latérales verticales (LFRS). La dalle de plancher en béton, agissant de manière composite avec le tablier en acier, fonctionne comme une poutre horizontale rigide. Il collecte les forces d"inertie des véhicules et les transfère aux cadres de moment ou aux cadres contreventés.
L"intégration des détails sismiques est obligatoire. Le contreventement excentrique permet une élasticité contrôlée lors d"un tremblement de terre majeur, absorbant l"énergie sismique tout en empêchant un effondrement total. L"isolation de la base sépare la superstructure du bâtiment du sol en mouvement, réduisant ainsi considérablement les forces transmises aux mécanismes de l"ascenseur. Les ingénieurs doivent strictement respecter les objectifs d"évaluation standard de l"industrie, notamment les dispositions sismiques AISC et ASCE 7.
La planification du pont nécessite une analyse minutieuse des interfaces béton-acier-tablier. Le comportement des dalles composites sous des charges concentrées de roues dicte l"épaisseur du béton et l"espacement des goujons de cisaillement en acier. Le tablier doit supporter la pression localisée des pneus du véhicule sans rupture par poinçonnage.
Les solutions de conception pour les pentes de drainage des terrasses et les systèmes d’étanchéité sont essentielles. Il faut empêcher l’eau, les sels de voirie et les liquides automobiles de s’égoutter sur les plates-formes de niveau inférieur et les composants mécaniques. Les fluides corrosifs dégradent rapidement les câbles en acier, les interrupteurs de fin de course et les vérins hydrauliques.
Implanter une pente de drainage minimale de 1,5 % pour assurer un écoulement rapide des eaux.
Appliquer des membranes d"étanchéité élastomères sur tous les ponts en béton.
Installez des tranchées de drainage à l’entrée de la cabine de l’ascenseur pour capter le fluide avant qu’il ne pénètre dans la cage.
Scellez tous les points de pénétration autour des rails de guidage et des colonnes structurelles.
Les charges ponctuelles provenant des colonnes des ascenseurs de stationnement sont transférées directement à la fondation. Étant donné que les colonnes en acier ont une petite section transversale, elles concentrent un poids immense sur un très petit encombrement. Cette concentration crée un risque élevé de cisaillement par poinçonnement, où la colonne perce essentiellement la semelle en béton.
Des plaques de base, des boulons d"ancrage et des mécanismes de répartition de charge sont nécessaires pour éviter cette défaillance. La plaque de base agit comme une raquette, répartissant la charge concentrée de la colonne sur une plus grande surface de la fondation en béton. Des boulons d"ancrage fixent la plaque de base à la semelle, résistant aux forces de soulèvement générées par le vent ou l"activité sismique. Le dimensionnement exact de ces composants dépend des propriétés géotechniques du sol sous-jacent.
L"analyse des coûts initiaux des matériaux de construction en acier de haute qualité par rapport au retour sur investissement lié à l"obtention de places de stationnement supplémentaires est un exercice standard. L"acier à haute résistance est supérieur à la construction en béton standard. Cependant, le profil mince des colonnes en acier récupère la superficie perdue.
La modélisation financière de l’efficacité de l’empreinte dans les biens immobiliers urbains de grande valeur justifie souvent la dépense initiale. Dans les centres-villes denses, une seule place de stationnement a une immense valeur. Si une conception en acier permet dix espaces supplémentaires par étage par rapport à une conception en béton, la génération de revenus à long terme compense rapidement les coûts plus élevés des matériaux. La rapidité de montage de l"acier accélère également l"achèvement du projet, permettant à l"installation d"ouvrir et de générer des revenus plus rapidement.
L"évaluation de la nécessité d"une galvanisation à chaud (HDG) ou de revêtements intumescents spécialisés est vitale pour l"acier exposé aux gaz d"échappement des véhicules, aux sels de déneigement et aux intempéries. L"acier nu se corrode rapidement dans les environnements de stationnement. Le HDG fournit une liaison métallurgique épaisse de zinc qui protège l"acier sous-jacent de l"oxydation.
La comparaison des économies de maintenance sur le cycle de vie de l"acier traité avec des coûts de fabrication initiaux plus élevés révèle un net avantage. Même si le HDG augmente le budget de fabrication initial, il élimine le besoin de repeindre et de réparer les structures pendant des décennies. Les revêtements intumescents offrent la résistance au feu nécessaire, se dilatant sous une chaleur extrême pour isoler l"acier et maintenir la capacité portante lors d"un incendie de véhicule.
Les obstacles réglementaires courants comprennent des exigences strictes en matière de résistance au feu pour les structures en acier abritant des véhicules. Les municipalités classent souvent les installations de stationnement automatisées différemment des garages à rampe traditionnels. Les systèmes d"extinction d"incendie, les voies de sortie et l"ignifugation structurelle doivent être conformes aux interprétations locales spécifiques du Code international du bâtiment (IBC).
Un engagement précoce avec les ingénieurs en structure et les AHJ (autorités compétentes) garantit que les critères de conception répondent aux codes de stationnement mécanique spécifiques. Ne présumez pas que les codes de garage standard s’appliquent aux systèmes automatisés. Des discussions proactives avec les commissaires aux incendies et les inspecteurs en bâtiment évitent des refontes coûteuses tard dans la phase de construction.
Le désalignement entre les tolérances de l’acier fabriqué et les tolérances strictes d’installation des rails de guidage de l’ascenseur constitue un risque majeur. Les bâtiments en acier s’affaissent et fléchissent naturellement. Les ascenseurs mécaniques nécessitent des arbres rigides et d’aplomb pour fonctionner en douceur. Si le cadre en acier n"est pas d"aplomb, les rails de guidage ne peuvent pas être installés correctement.
L"utilisation de la modélisation des informations du bâtiment (BIM) et de la détection des conflits 3D pendant la phase de conception atténue ce risque. Le BIM permet aux ingénieurs de superposer les schémas d"ascenseur mécanique sur le modèle de structure en acier. Cette répétition numérique identifie les conflits physiques et les problèmes de tolérance avant le début de la fabrication, garantissant ainsi une intégration transparente sur site.
Une mauvaise qualité de soudure ou une tension incorrecte des boulons compromet la capacité portante de l’ensemble de la structure. Une seule connexion défectueuse dans une ossature de moment peut modifier le cheminement de la charge, surchargeant les éléments adjacents et conduisant à une défaillance localisée.
L"obligation d"ateliers de fabrication certifiés (par exemple, certifiés AISC) et de tests non destructifs (CND) par des tiers pendant la construction du site n"est pas négociable. Les méthodes CND, telles que les tests par ultrasons ou l"inspection par magnétoscopie, vérifient l"intégrité des soudures critiques. Les inspecteurs doivent également vérifier que tous les boulons à haute résistance sont tendus selon les spécifications exactes requises par les dessins structurels.
L"acier de construction reste le matériau préféré pour les systèmes de stationnement automatisés car il offre une résistance exceptionnelle, d"excellentes performances portantes et une efficacité spatiale supérieure. En combinant une analyse structurelle précise, des configurations en acier optimisées, une conception sismique et un contrôle qualité rigoureux, les développeurs peuvent construire des installations de stationnement offrant une sécurité à long terme, une fiabilité opérationnelle et un retour sur investissement maximal.
Travailler avec un fabricant de systèmes de stationnement expérimenté est tout aussi important pour garantir la précision de l’ingénierie et la réussite du projet. Mutrade Industrial Corp. se spécialise dans les systèmes de stationnement automatisés avancés, les solutions de stationnement personnalisées et le support technique complet. Grâce à une conception structurelle innovante, une gestion de qualité stricte et une vaste expérience en matière de projets internationaux, nous aidons les développeurs, les architectes et les entrepreneurs à fournir des systèmes de stationnement sûrs, durables et performants pour un large éventail de projets commerciaux et résidentiels.
Lancer une étude de faisabilité complète comprenant une analyse préliminaire des charges et un examen géotechnique.
Engagez une société d’ingénierie structurelle expérimentée dans les multiplicateurs de charge dynamiques et l’intégration mécanique à cycle élevé.
Utilisez le logiciel BIM pour effectuer une détection de conflits 3D entre le modèle de structure en acier et les schémas d"ascenseur mécanique.
Consultez les AHJ locaux dès le début de la phase de conception pour clarifier les exigences en matière de résistance au feu et de conformité sismique.
R : Les systèmes commerciaux standard prennent généralement en charge entre 4 000 et 7 000 lb par baie de véhicule. La structure en acier sous-jacente dicte le nombre maximum de baies empilées. Les poutres robustes à larges ailes et les colonnes à haute résistance permettent aux ingénieurs d"empiler en toute sécurité plusieurs véhicules lourds sans dépasser les capacités portantes des fondations ou les limites de déflexion.
R : Il concentre un poids immense sur des charges ponctuelles spécifiques au niveau des bases des colonnes. Pendant le fonctionnement, l"ascenseur génère des forces d"impact dynamiques dues à l"accélération et au freinage. Les cadres en acier collectent ces forces statiques et dynamiques et les répartissent via des plaques de base et des boulons d"ancrage dans la fondation en béton pour éviter le cisaillement.
R : La charge morte fait référence au poids permanent et stationnaire de la charpente en acier, des tabliers en béton et des machines fixes. La charge vive représente le poids variable et temporaire des véhicules, des cabines d"ascenseur en mouvement et des forces dynamiques générées lors du levage et du transfert des cabines.
R : L"acier de construction offre un profil plus mince, maximisant l"espace au sol utilisable pour le stockage des véhicules. Il gère bien mieux les contraintes de traction dynamiques et les vibrations des machines en mouvement que le béton rigide. De plus, l’acier réduit considérablement le poids mort global du bâtiment, réduisant ainsi les coûts de fondation et accélérant les temps de montage.
R : Les codes sismiques nécessitent l’intégration de systèmes résistant aux forces latérales. Les ingénieurs doivent concevoir des diaphragmes de plancher robustes, des cadres résistant aux moments et des contreventements latéraux pour absorber et dissiper les forces d"inertie massives générées par les véhicules empilés lors d"un tremblement de terre, empêchant ainsi l"effondrement structurel et les défaillances mécaniques.
R : La déflexion doit être maintenue au minimum absolu, souvent L/400 ou plus strict. Une flexion ou un balancement excessif du cadre structurel entraîne un désalignement des rails de guidage de l"ascenseur. Ce désalignement entraîne de graves blocages mécaniques, une usure accélérée des composants de levage et une défaillance potentielle du système.
R : Une bonne planification de la pente du pont et des membranes élastomères imperméables empêchent le ruissellement corrosif. Les véhicules transportent de l’humidité, des sels de voirie et des fluides automobiles. Sans un drainage adéquat, ces éléments corrosifs s"égouttent sur les niveaux inférieurs, compromettant la capacité portante des charpentes en acier et accélérant l"usure des composants mécaniques.
