La transition vers des systèmes de stationnement à haute densité et à plusieurs niveaux introduit des défis d'ingénierie structurelle complexes qui dictent la faisabilité, la sécurité et l'intégrité structurelle à long terme du projet. Les développeurs d'installations et les ingénieurs en structure doivent équilibrer la demande d'un débit maximal de véhicules avec les strictes réalités de la gestion des charges statiques et dynamiques, de la conformité sismique et des limites des fondations. La sélection de la bonne infrastructure automatisée ou semi-automatisée nécessite une évaluation rigoureuse de la façon dont les systèmes tels que BDP, Stack Parking interagissent avec les principaux composants structurels (colonnes, poutres, dalles et murs de contreventement). Nous évaluons ces interactions pour garantir un fonctionnement des installations sûr, conforme et efficace. Les dimensions et poids modernes des véhicules nous obligent à repenser les hypothèses de charge traditionnelles. Vous ne pouvez pas vous fier à des codes structurels obsolètes lors de la conception d’installations destinées à abriter des véhicules électriques lourds et des SUV. Une analyse structurelle appropriée évite les pannes catastrophiques et garantit le bon fonctionnement de l’équipement de stationnement mécanique pendant sa durée de vie prévue.
La dynamique de charge diffère selon le système : les systèmes BDP génèrent des charges dynamiques complexes en raison de mouvements mécaniques latéraux et verticaux simultanés, tandis que le stationnement standard des piles a principalement un impact sur la répartition statique des charges verticales et les charges ponctuelles localisées.
La conformité sismique n"est pas négociable : les structures à plusieurs niveaux (en particulier les modèles standard G+4 selon les paramètres de la zone sismique III) doivent être rigoureusement modélisées pour garantir l"équilibre des forces et une déflexion minimale des étages.
Les tendances en matière de poids des véhicules ont un impact sur la conception : La part de marché croissante des véhicules électriques lourds (VE) et des SUV nécessite des hypothèses de charge mises à jour qui augmentent directement les quantités d"acier de construction requises et la profondeur de renforcement du béton.
La rénovation nécessite une évaluation spécialisée : l"installation d"un parking en pile dans des garages existants nécessite une évaluation approfondie par un ingénieur en structure pour vérifier si les colonnes, poutres et dalles existantes peuvent supporter le poids mécanique et celui des véhicules supplémentaires.
Table des matières
Un calcul précis de la charge constitue la base de toute conception d’installation de stationnement. Vous devez détailler minutieusement les charges mortes. Cela inclut le poids des machines de stationnement, des plates-formes, des cadres en acier et des moteurs d"entraînement. Les charges lourdes nécessitent des calculs tout aussi précis basés sur des références de capacité des véhicules. La modélisation de configurations d"étage R+4 conçues pour accueillir 45 à 46 véhicules par étage exige des hypothèses robustes de charges vives. Vous devez également tenir compte des charges environnementales. Le vent, les forces sismiques et les charges de neige ont un impact important sur les structures à plusieurs niveaux ouvertes ou semi-fermées. Les ingénieurs appliquent généralement une charge répartie uniforme (UDL) pour les zones générales des dalles, mais le stationnement mécanique nécessite une analyse de charge ponctuelle spécifique au niveau des connexions des plaques de base. Nous utilisons des combinaisons de charges spécifiques dictées par les codes du bâtiment locaux pour garantir que la structure peut gérer les pires scénarios sans céder.
Calculez le poids mort exact des cadres en acier, des machines de levage et des fluides hydrauliques.
Établir des capacités de charge utile pour les configurations G+4 en fonction de l"occupation maximale du véhicule.
Intégrez les données sur les charges de vent et de neige pour les climats locaux à l’aide de données météorologiques historiques.
Déterminez les exigences de la zone sismique pour les calculs de résistance aux forces latérales et de cisaillement de base.
Appliquez des facteurs de charge appropriés pour les contraintes combinées mortes, actives et environnementales.
Les tendances des véhicules modernes modifient radicalement les calculs traditionnels de charge utile. La part de marché des véhicules électriques lourds (VE) et des SUV continue de croître rapidement. Vous devez ajuster vos hypothèses structurelles pour tenir compte de ces véhicules plus lourds. Ils pèsent désormais en moyenne 2,5 à 3,0 tonnes par baie, contre 1,5 tonne attendue il y a dix ans. Ce déplacement impacte directement les dalles en béton armé sous-jacentes et les palettes en acier retenant les véhicules. Vous devez évaluer l’impact des charges concentrées des roues sur les palettes du système pour éviter une fatigue structurelle prématurée. Les batteries des véhicules électriques concentrent le poids plus bas que le sol, modifiant ainsi le centre de gravité lors des opérations de levage. Cela nécessite des conceptions de plate-forme plus rigides et des chaînes de levage ou des vérins hydrauliques améliorés pour empêcher la déviation de la plate-forme pendant le fonctionnement.
Les systèmes de stationnement à haute densité exercent une pression immense sur les principaux composants structurels. Vous devez analyser les chemins de charge à travers les colonnes et les poutres pour garantir l"intégrité structurelle. Les dalles de béton nécessitent une évaluation rigoureuse. Vous devez vérifier leur capacité structurelle à résister au cisaillement de poinçonnage et aux moments de flexion localisés causés par le stockage des véhicules lourds et les équipements mécaniques. Lorsqu"un mécanisme de levage s"enclenche, il transfère tout le poids du véhicule et de la plate-forme à travers le cadre structurel jusqu"aux fondations. Nous examinons de près les assemblages poutre-colonne, car ces connexions supportent l"essentiel des forces de rotation générées par le chargement excentrique. L"utilisation de béton à haute résistance (M40 ou supérieur) et d"un renforcement de cisaillement adéquat dans les dalles empêche la fissuration et la dégradation à long terme sous ces charges répétitives.

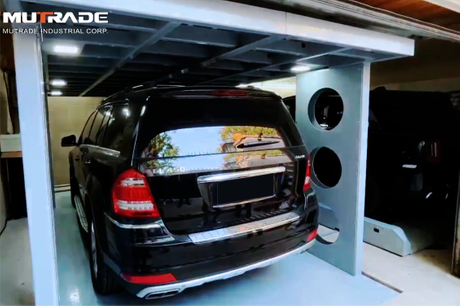

Les systèmes BDP de type puzzle s'étendant jusqu'aux étages R+4 ou supérieurs présentent des exigences structurelles uniques. Vous devez analyser la répartition complexe des charges inhérente à ces conceptions. Les mécanismes de déplacement horizontal et de levage vertical fonctionnent simultanément. Cela génère des forces latérales et des poussées dynamiques importantes. Vous devez évaluer si le projet nécessite des charpentes en acier indépendantes ou si vous pouvez intégrer le système dans des colonnes et des poutres en béton existantes. Le mouvement latéral des palettes crée des forces de friction et de cisaillement horizontal qui doivent être absorbées par la structure porteuse. Nous spécifions souvent des cadres contreventés ou résistants aux moments pour contrecarrer ces forces. Le démarrage et l'arrêt constants des moteurs d'entraînement introduisent des vibrations qui peuvent desserrer les connexions boulonnées au fil du temps, nécessitant des spécifications de couple strictes et des mécanismes de verrouillage lors de l'installation.
Les systèmes de stationnement en pile standard fonctionnent différemment. Vous devez analyser le transfert de charge vertical dans les ascenseurs de stationnement à pile dépendante à 2 ou 3 niveaux. Ces systèmes exercent des contraintes ponctuelles localisées sur la fondation. Vous devez évaluer les moments de flexion concentrés au niveau des plaques de base des colonnes d"ascenseur. Un renforcement adéquat des fondations empêche la rupture des dalles sous ces charges localisées intenses. Contrairement aux systèmes BDP, les systèmes de stationnement en pile manquent généralement de mouvement horizontal, ce qui simplifie les calculs de charge latérale. Cependant, l"action de levage vertical, souvent alimentée par des vérins hydrauliques, crée un pic de charge dynamique soudain lorsque la plate-forme quitte le sol. Nous concevons les plaques de base pour qu"elles soient surdimensionnées et utilisons des ancrages chimiques robustes pour répartir cette force soudaine en toute sécurité dans la dalle de béton située en dessous.
Choisir entre des systèmes implique d’évaluer des compromis conceptuels critiques. Vous devez comparer la quantité d"acier de construction requise par espace de stationnement. Les systèmes BDP nécessitent généralement des cadres plus robustes que les simples élévateurs à pile en raison du mouvement multidirectionnel. Vous devez évaluer le compromis entre maximiser la densité des véhicules et gérer l’augmentation exponentielle des coûts de renforcement des fondations. Un système à densité plus élevée pourrait permettre d"économiser de la superficie, mais nécessiterait un tapis de fondation beaucoup plus épais et fortement renforcé pour supporter les charges concentrées.
Type de système | Type de charge principale | Impact structurel | Exigence en acier | Demande de la Fondation |
|---|---|---|---|---|
Système BDP (G+4) | Dynamique et latéral | Contraintes élevées sur la charpente et le contreventement latéral | Élevé (images de moment) | Fond de teint profond |
Pile standard (2 niveaux) | Charge statique et ponctuelle | Contraintes localisées élevées au niveau des plaques de base des colonnes | Modéré (colonnes standard) | Dalle épaissie/semelle écartée |
Pile standard (3 niveaux) | Charge statique et ponctuelle | Moment de flexion accru à la base | Modéré à élevé | Semelle renforcée |
L"analyse des charges statiques garantit que la structure peut supporter son propre poids en toute sécurité. Vous devez évaluer les contraintes exercées sur les principaux composants structurels tels que les colonnes, les poutres et les murs porteurs. Ces éléments supportent le poids mort du système de stationnement. L"analyse des forces de cisaillement et des moments de flexion aux points de connexion critiques et aux joints poutre-colonne évite la défaillance structurelle dans des conditions statiques. Nous calculons le poids exact de chaque élément en acier, moteur et plate-forme. Ces données alimentent nos modèles structurels pour déterminer la section transversale requise des colonnes de support. Si les charges statiques dépassent la capacité des profilés en acier laminés standard, nous devons spécifier des poutres en plaques constituées ou des piliers en béton fortement armé pour transporter la charge en toute sécurité jusqu"au sol.
Les systèmes automatisés introduisent des forces dynamiques importantes. Vous devez calculer les facteurs d"amplification de charge dynamique. Ceux-ci tiennent compte des vibrations, des accélérations mécaniques et des forces de freinage soudaines des plates-formes. Les chargements cycliques à haute fréquence dans les systèmes BDP automatisés provoquent une fatigue mécanique. Vous devez évaluer la durée de vie en fatigue des composants de construction en acier pour garantir la sécurité et la fiabilité opérationnelle à long terme. Lorsqu"un véhicule de 2,5 tonnes est soulevé à une vitesse de 5 mètres par minute et s"arrête brusquement, l"énergie cinétique est transférée directement dans le châssis en acier. Nous appliquons un facteur d’impact dynamique, souvent 1,25 à 1,5 fois la charge statique, pour dimensionner correctement les éléments structurels. Ignorer ces multiplicateurs dynamiques entraîne une fissuration prématurée des soudures et un cisaillement des boulons.
La conformité sismique est essentielle pour les structures à plusieurs niveaux. Vous devez évaluer la stabilité du système et le comportement structurel sous les forces sismiques latérales. Les ingénieurs utilisent l’analyse du spectre de réponse pour cette tâche. L"analyse du cisaillement de la base, des moments de renversement et des limites de flèche des étages empêche l"effondrement progressif lors d"événements sismiques. Les murs de refend et les contreventements diagonaux jouent un rôle essentiel dans le maintien de l’équilibre des forces. Dans la zone sismique III, les paramètres d’accélération du sol nous obligent à concevoir des connexions ductiles capables d’absorber de l’énergie sans se fracturer. Nous modélisons l"ensemble de la structure du parking pour garantir que la fréquence naturelle du bâtiment ne correspond pas à la fréquence des équipements mécaniques, ce qui pourrait provoquer une résonance destructrice lors d"un tremblement de terre.
La modélisation logicielle avancée valide les conceptions structurelles. L"analyse par éléments finis (FEA) et les logiciels structurels comme ETABS jouent un rôle crucial dans la modélisation des structures de stationnement à plusieurs niveaux. Vous utilisez ces outils pour valider l"équilibre des forces dans des configurations complexes à plusieurs étages. Cela garantit que la structure résiste efficacement aux charges combinées de gravité et latérales. Nous saisissons la géométrie exacte du BDP ou du système de stationnement en pile dans le logiciel, en appliquant les charges ponctuelles spécifiques aux coordonnées exactes de connexion. Le logiciel exécute des milliers d"itérations pour simuler différentes combinaisons de charges, y compris des scénarios de pleine capacité, de capacité partielle et de chargement asymétrique où les véhicules sont garés uniquement d"un côté de la structure.
Les sorties logicielles fournissent des données critiques pour la vérification structurelle. Vous devez analyser les taux de déflexion et de dérive des étages. Ces métriques doivent respecter les limites autorisées du code structurel. L"interprétation des résultats du logiciel tels que les rapports de masse de participation modale, les cartes de contour des contraintes et les forces de connexion vous permet d"identifier les points faibles de la conception. Si la dérive de l"étage dépasse la limite autorisée (généralement H/500 pour les équipements mécaniques sensibles), les mécanismes de levage se bloqueront. Nous utilisons les cartes de contours de contraintes pour identifier les zones de forte tension dans les dalles de béton, ce qui nous permet d"ajouter des barres d"armature localisées exactement là où elles sont nécessaires pour éviter les ruptures de cisaillement par poinçonnage autour des bases de colonnes.
Une conception efficace équilibre la sécurité et l’optimisation des matériaux. L"analyse dynamique vous aide à identifier les composants sur-conçus. Vous pouvez réduire le tonnage d’acier inutile sans compromettre les marges de sécurité. L"équilibrage des spécifications de qualité du béton, telles que M30 ou M35, avec le dimensionnement des éléments de construction en acier optimise les exigences en matériaux du projet. En affinant le modèle ETABS, nous pouvons souvent passer de sections en W lourdes à des sections structurelles creuses (HSS) plus légères pour les éléments de contreventement, ce qui permet d"économiser beaucoup de poids et de coûts de matériaux. Nous évaluons également l"utilisation de systèmes de plancher composites dans lesquels le platelage en acier agit intégralement avec la dalle de béton, fournissant ainsi un diaphragme de plancher plus rigide tout en réduisant le poids mort global de la structure.
La rénovation de bâtiments anciens présente des risques structurels importants. Les dalles de béton existantes manquent souvent de profondeur, de renforcement ou de résistance à la compression pour supporter les charges des points de stationnement en pile. Pour atténuer cela, mettez en œuvre des micro-pieux ou un épaississement localisé des dalles. Vous pouvez également utiliser des grilles de base en acier de répartition de charge pour disperser efficacement les forces de la plaque de base des colonnes sur une zone plus large. Avant d’installer tout équipement, nous effectuons des analyses radar à pénétration du sol (GPR) pour localiser les barres d’armature et les câbles de post-tension existants. Le perçage d"un câble de post-tension lors de l"installation de la plaque de base peut provoquer une défaillance catastrophique de la dalle. Si la dalle existante n"a que 150 mm d"épaisseur, nous découperons des sections et coulerons de nouvelles dalles en béton armé de 300 mm d"épaisseur spécialement conçues pour supporter les nouvelles charges mécaniques.
Les manquements à la conformité retardent les projets et compromettent la sécurité. Les conceptions structurelles peuvent ne pas être conformes aux normes municipales locales en raison d"une ignifugation inadéquate des cadres en acier de construction soumis à de lourdes charges de véhicules. Atténuez ce risque dès le début de la phase de conception. Intégrez des revêtements intumescents, une enveloppe de béton ou des systèmes de gicleurs actifs dans les calculs de charge initiaux pour tenir compte du poids mort supplémentaire. Les matériaux ignifuges ajoutent un poids important aux éléments en acier. Un classement au feu de deux heures peut nécessiter une épaisse couche de pulvérisation de ciment, ce qui augmente la charge morte sur les fondations. Nous calculons ce poids supplémentaire dès le premier jour pour garantir que le modèle structurel reflète l"état final, entièrement ignifuge, du parking.
Les facteurs environnementaux dégradent l’intégrité structurelle au fil du temps. La corrosion, les vibrations dynamiques et l"exposition environnementale réduisent la capacité portante des colonnes et des poutres en acier. Spécifiez l’acier galvanisé à chaud pour les systèmes à ciel ouvert afin de prévenir la rouille. Établissez des calendriers d"inspection obligatoires d"essais non destructifs (CND) pour les soudures et les assemblages boulonnés afin de détecter rapidement la fatigue. L’eau qui s’écoule des véhicules transporte des sels de déneigement et des produits chimiques directement sur les structures en acier et les dalles de béton. Nous spécifions des barres d"armature enduites d"époxy dans le béton et appliquons des revêtements de circulation en polyuréthane sur les dalles pour empêcher la pénétration de chlorure. Les contrôles d"entretien réguliers doivent inclure des tests de couple de tous les boulons structurels, car le mouvement dynamique constant des machines de stationnement les entraînera inévitablement à se desserrer au fil des années de fonctionnement.
Le succès des systèmes de stationnement à plusieurs niveaux dépend d"une analyse précise des charges structurelles, d"une conception technique minutieuse et du respect des codes du bâtiment applicables. En évaluant correctement les charges statiques, les forces dynamiques, les performances sismiques, la capacité des fondations et les exigences de maintenance à long terme, les équipes de projet peuvent améliorer la sécurité structurelle, maximiser l"efficacité opérationnelle et prolonger la durée de vie des installations de stationnement.
Un partenariat avec un fabricant de systèmes de stationnement expérimenté est tout aussi important pour fournir des solutions d'ingénierie fiables et assurer la réussite du projet à long terme. Mutrade Industrial Corp. se spécialise dans les systèmes de stationnement mécaniques avancés, les solutions de stationnement personnalisées et le support technique complet. En combinant une technologie innovante, un contrôle de qualité strict et une vaste expérience en matière de projets internationaux, nous aidons les développeurs, les architectes, les entrepreneurs et les exploitants de parkings à construire des systèmes de stationnement sûrs, efficaces et performants adaptés aux diverses exigences du projet.
Engagez un ingénieur en structure agréé pour effectuer une analyse ETABS spécifique au site avant d"acheter de l"équipement.
Demandez des tableaux détaillés de réaction aux charges structurelles auprès du fabricant du système pour vérifier les charges ponctuelles.
Vérifiez les exigences de la zone sismique locale et ajustez les conceptions de contreventement latéral en conséquence.
Effectuez une évaluation approfondie des fondations et une analyse GPR pour tout projet de rénovation.
Spécifiez l’acier galvanisé à chaud et l’ignifugation intumescente dès la phase de conception initiale.
R : Le stationnement en pile exerce principalement des charges ponctuelles verticales localisées au niveau des bases des colonnes. Les systèmes BDP génèrent des charges latérales et dynamiques complexes en raison du mouvement horizontal et vertical simultané des véhicules.
R : L’activité sismique nécessite que la structure résiste aux forces latérales et au cisaillement de la base. Les ingénieurs utilisent l"analyse dynamique pour limiter la déflexion des étages et garantir que la charpente en acier maintient l"équilibre lors d"un tremblement de terre.
R : Oui, mais cela nécessite qu"un ingénieur en structure évalue les colonnes, poutres et épaisseurs de dalles existantes pour s"assurer qu"elles peuvent supporter les charges mortes et vives supplémentaires. Le renforcement des fondations est souvent nécessaire.
R : ETABS est très efficace pour modéliser des systèmes de bâtiments à plusieurs étages. Il permet aux ingénieurs de simuler les charges statiques, dynamiques et sismiques pour optimiser les quantités d"acier de construction, évaluer la déflexion des étages et vérifier la conformité en matière de sécurité.
R : Les véhicules électriques sont nettement plus lourds que les véhicules à moteur à combustion interne traditionnels. Cette surcharge accrue nécessite des spécifications améliorées en matière d"acier de construction, des mécanismes de levage plus solides et des fondations en béton armé pour éviter la fatigue structurelle.
